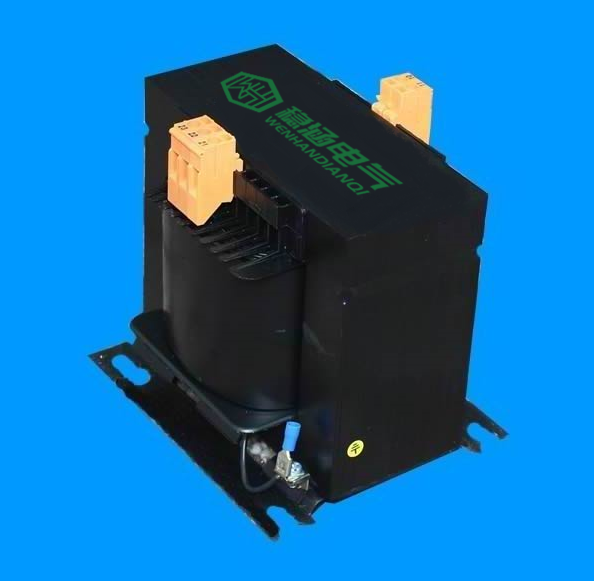

JBK5系列机床控制变压器
用途
JBK5系列机床控制变压器是我司引进德国90年代中期新型变压器系列，在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到lP2LX，防止偶然触及电路。采用国内lT冷压接线端子。接线方式可以使接线密集程度提高。
变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺，形成一个整体，简捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大增高了接地性能的可靠性，全面提高了产品质量，该产品符合VDE0550、IEC204-1、EC439、JB5555、GB5226等标准，并荣获欧共体“CE”认证。可与国外产品互换使用。
JBK5系列机床控制变压器适用于交流50～60HZ，输入电压不超过500V，输出额定电压不超过220V，作为各行各业的机械设备，一般电器控制电源和工作、信号灯的电源之用。

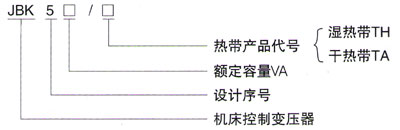

型号及其含义

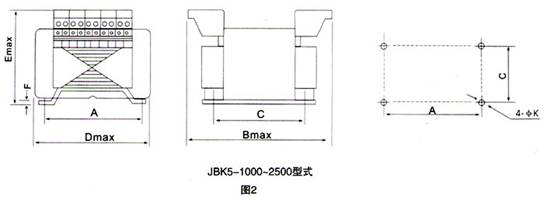

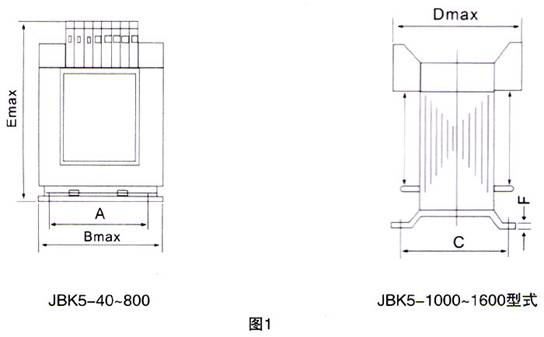

外形及安装尺寸
型号
| 外形尺寸 | 安装尺寸 | 安装孔K | Fmax | 备注 |
Bmax | Dmax | Emax | A | C |
JBK5-40、63 | 78 | 72 | 90 | 56±0.15 | 64±0.125 | 4.6 | 1.5 |
|
JBK5-100 | 85 | 88 | 96 | 64±0.15 | 62±0.15 | 4.6 | 1.5 |
|
JBK5-160 | 96 | 92 | 106 | 84±0.175 | 73.5±0.5 | 5.5 | 1.5 |
|
JBK5-250 | 96 | 100 | 106 | 84±0.175 | 85±0.175 | 5.8 | 1.5 |
|
JBK5-400 | 120 | 100 | 122 | 93±0.175 | 84±0.175 | 5.8 | 2 |
|
JBK5-630 | 150 | 114 | 140 | 125±0.2 | 92±0.175 | 7 | 2 |
|
JBK5-800 | 150 | 125 | 142 | 125±0.2 | 105±0.2 | 7 | 2 |
|
JBK5-1000 | 160 | 195 | 142 | 140±0.2 | 158±0.2 | 7 | 3 |
|
JBK5-1000 | 168 | 130 | 155 | 138±0.2 | 105±0.2 | 9 | 2 | 横式 |
JBK5-1600 | 184 | 225 | 145 | 155±0.2 | 180±0.2 | 7 | 3 | 竖式 |
JBK5-1600 | 168 | 140 | 155 | 138±0.2 | 116±0.2 | 9 | 2 | 横式 |
JBK5-2500 | 250 | 200 | 152 | 165±0.2 | 210±0.23 | 7 | 4 | 竖式 |
变压器的主要技术参数
参数/型号 | 额定容量(VA) | 效率(%) | 信号绕组(%) | 控制绕组(%) | 信号绕组(%) | 控制绕组(%) | 额定输入电压(V) | 额定输出电压(V) | 备注 |
JBK5-40 | 40 | 80 | 5＜Um≤5
10＜Um≤10 | 95%～105%
UH | 6或12 | 1.1Um | AC380
±5%
AC220
±5% | {AC220
(127)
110}
控制
｛48\35\24｝
照明或控制
{12\6}信号 | 各绕组
容量分
配可按
照用户
要求制
造 |
JBK5-63 | 63 |
JBK5-100 | 100 |
JBK5-160 | 160 | 85 |
JBK5-250 | 250 |
JBK5-400 | 400 |
JBK5-630 | 630 |
JBK5-800 | 800 |
|
JBK5-1000 | 1000 |
|
JBK5-1600 | 1600 | 90 | 4.5＜Um≤6
9＜Um≤12 |
JBK5-2500 | 2500 |
