产品介绍：

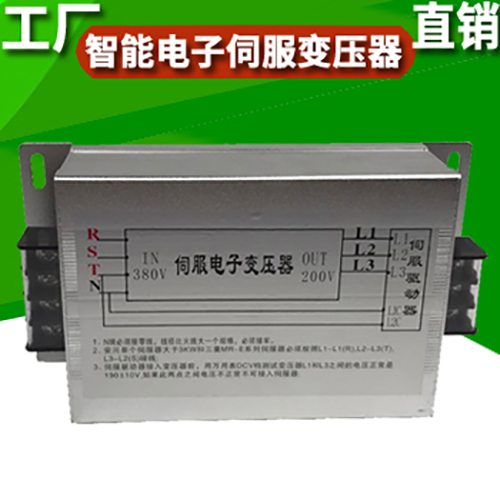

产品名称： | 智能伺服电子变压器 |
产品类型： | 变压器 |
产品型号： | ZWSF-1500W 2KW 3KW 4.5KW 5.5KW 7.5KW 11KW 15KW 22KW |
产品尺寸： | 145×75×45(长×宽×高)mm |
产品重量： | 0.5kg |
零线规格： | ＞2.5 mm2 |
产品概述：
RST系列电源是专门针对伺服电机而设计的供电电源。智能型伺服电子变压器诞生于工业化程度较高的欧美，2000年前后，伺服变压器技术进入中国市场，这是个新能源领域的朝阳产业。
伺服变压器是传统变压器的更新换代、转型升级产品。主要解决国外进口伺服系统与中国电网不匹配的问题，可以替换380VAC变200VAC或220VAC传统三相干式变压器，且无谐波输出，净化了电网，对伺服驱动器起到一定的保护作用。
产品特点：
*伺服电机专用电源
*实现了智能化自动调节伺服系统所需电流，输出电流不受电压波动影响，使伺服电机很好的发挥其性能
*具有体积小、重量轻、效率高
*发热量小、无噪音、抗干扰、电磁兼容性好
*瞬时过载能力强，可达额定电流的3-5倍；
*性能优越，效率≥99.8%；
*安全可靠,质保五年，设计寿命长达二十年以上；
*可并联运行
技术参数：
型 号 | ZWSF-1500 |
容 量 | 1500W |
输 入 | 电压 | 3Φ380V（三相四线） |
频率 | 50/60HZ |
输 出 | 电压 | 3Φ220V或3Φ200V（三相三线） |
频率 | 50/60HZ |
电流 | 4.3A |
效率 | ≥99.8% |
操 作 | 温度 | -10℃—+50℃ |
环 境 | 湿度 | -20℃—+85℃ |
工作制式 | 可长期连续工作 |
保护功能 | 过压、欠压、过载保护 |
散热方式 | 自冷 |
外形尺寸mm |
|
重 量（净重）KG | 0.5 |
接线信号描述：
产品标识 | 描述 |
U/V/W | 三相交流输入端(火线) |
N | 交流输入端（零线）零线线径取火线线径的1.4倍 |
L1/L2/L3 | 交流输出端（火线） |
A | 单相交流输出端 |
B | 单相交流输出端 |
备注： |
电子变压器的A、B端可为伺服器的L1C、L2C和PC电源供电； |
设备上需要单相AC220V用电的地方，都可在变压器前用一根火线和一根零线取电； |
造型指南：
伺服变压器型号 | 伺服电机容量（KW） | 备注 |
↓ | ↓ |
|
ZWSF-1500 |
| 选择伺服 电机容量 接近型号 |
ZWSF-2000 |
|
ZWSF-3000 |
|
ZWSF-4500 |
|
ZWSF-5500 |
|
ZWQF-7500 |
|
ZWSF-11000 |
|
ZWQF-15000 |
|
ZWSF-22000 |
|
ZWSF-33000 |
|
|
|
常配伺服电机：
三菱 | 安川 | 松下 | 三洋 |
台达 | 东元 | 富士 | 日立 |
埃斯顿 | 欧姆龙 | AB | 法拉克 |
施耐德 | 路斯特 | 科比 | 伦茨 |
广数 | 华大 | 登奇 | …… |
应用领域：
该产品广泛应用于数控机床、包装机械、印刷机械、纺织设备、试验机、自动化生产线等要求三相380V变三相200V或220V的伺服电机负载。
