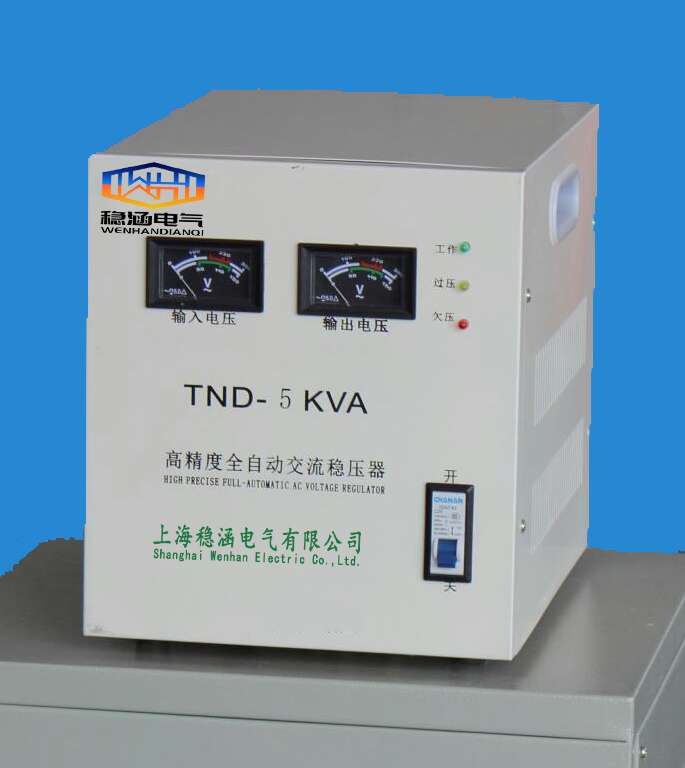

SVC(TND)系列单相高精度全自动交流稳压器
■产品概述
TND单相高精度全自动交流稳压器是由接触调压器、取样控制电路、过压保
护、延时输出电路和伺服电机所组成，当输入电压变化或负载变化时，取样控
制电路进行取样、放大、使伺服电机按所需方向调整调压器碳刷的位置，调整
输出电压、直到符合额定值，故而达到稳压目的。当输入电压过高或发生故障
时，本稳压器过压保护电路启动自动关闭输出，防止用电器受损。当用于冰
箱、空调、冰柜的稳压时，可选择延时输出状态，防止短时停电又来电时使压
缩机发生闷机而损坏。
■产品特点
本稳压器体积小、效率高、波形失真小、调压速度快、性能稳定可靠、保护功
能齐全，可长期连续工作，根据用户需要，可设欠压、延时等保护功能。是家
用电器和其它用电设备合适的稳压电源。
■使用范围
该系列稳压器适用于工业、农业、医疗、广播电视、通讯通信、科研、文化等
领域的中小型机电设备、生产流水线、建筑机械、微机、刺锈、空调、冰箱、
音响、电视及其它家用电器、照明等一切需要稳压的场所。
■技术参数
输入电压
单相150～250V
输出电压
220V 110V±4%(5KVA以下)
稳压精度
±3%
频 率
50HZ/60HZ
调整时间
＞15V/秒
最大额定(KVA)
0.5
1
1.5
2
3
5
10
15
20
30
输出电流(A)
4
6.5
8
40
60
80
120
过压保护
245±5V
延 时
短延时3-7秒
环境温度
-5～+40℃
温 升
＜60℃(满负荷条件下)
相对温度
低于90%
波形失真
无附加波形失真
效 率
＞95%
耐 压
2000V 1分钟
■ 规格型号及安装尺寸
型号
稳压输出
重量（KG）
外形尺寸（长*宽*高）cm
TND-0.5KVA
输出220V 110V
17*19*13（台式）
TND-1KVA
7
20*22*16（台式）
TND-1.5KVA
TND-2KVA
14
26*24*19（台式）
TND-3KVA
16
29*22*24（台式）
TND-5KVA
27
50*25*51（台式）
TND-8KVA
输出220V (不带110V)
57*27*24（台式）
TND-10KVA
41
TND-15KVA
75
40*33*65（柜式）
TND-20KVA
110
58*35*68（柜式）
TND-30KVA
165
53*43*102（柜式）
TND-45KVA
200
79*43*129（柜式）
TND-60KVA
250
■使用注意事项
1,不要使用过高的负载；
2,请使用足够的电线；
3,请小心连接好输入电压和仪器设备的输出；
4,仪器设备与稳压器的输出电压要统一；
5,请选择好输入电压开关与电源电压一样；
6,如果保险丝烧坏，请核对负载设备；
7,要用同一定额的保险丝，不能使用非额定保险丝或电线；
8,安装在干燥通风的地方；
